1.4057 (X17CrNi16-2) 2H17N2 karta charakterystyki
1.4057 (X17CrNi16-2) z magazynu, cięty piłą na dowolny wymiar!
Międzynarodowe oznaczenia
2H17N2, AISI431, BS431S29, SIS2321, GOST14Ch172N, SUS431, WL4044 , SS2321
Obszary zastosowania:
Stal 1.4057 to nierdzewna, martenzytyczna stal chromowa z dodatkiem niklu. Poprzez wytrącanie węglików chromu i powstawanie stref zubożałych w chrom materiał ten jest podatny na korozję międzykrystaliczną.
1.4057 jest również znany jako AISI 431.
Zastosowanie:
Stal 1.4057 znajduje zastosowanie głównie w budowie maszyn, jako podkładka oporowa, a także w przemyśle naftowym i petrochemicznym. Ponadto, wykorzystuje się ją w budowie elektrowni, przemyśle motoryzacyjnym i lotnictwie.
Gatunek 1.4057 jest dostępny w wykonaniu QT800 oraz QT900:
QT800 | QT900 | |
Wytrzymałość na rozciąganie Rm | 800 - 950 N/mm2 | 900 - 1050 N/mm2 |
Twardość wg. Brinell-a | 251 - 299 HB | 284 - 331 HB |
Właściwości:
Spawalność | dobra |
Skrawalność | średnia 5 ( 1 = słaba - 10 = dobra ) |
Polerowalność | Tak |
Klasa korozyjności | 2 ( 0 = słaba - 5 = dobra ) |
Cechy szczególne:
stal może być stosowana w temperaturach pomiędzy
-40°C and 400°C
polerowanie na wysoki połysk
Obróbka cieplna
Temperatura_w°C | Studzenie | |
Formowanie na gorąco | 1.100 - 800 | w piecu, powolne schładzanie |
Obróbka cieplna | ||
wyżarzanie zmiękczające (+A) | 680 - 800 | w piecu, powietrze |
Ulepszanie cieplne (+ QT) | ||
Hartowanie | 950 – 1.050 | olej, powietrze albo środowisko polimerowe |
Odpuszczanie (QT800) | 750 – 800 650 - 700 |
woda albo powietrze |
Odpuszczanie (QT900) | 600 – 650 | woda albo powietrze |
Spawanie: Stal 1.4057 jest spawalna po podgrzaniu do 100°C - 300°C przy zachowaniu pewnych środków ostrożności. Podczas spawania należy unikać schłodzenia poniżej 200°C. Jako dodatki spawalnicze można zastosować 1.4370 oraz 1.4430, jeżeli spoina nie musi mieć wysokiej wytrzymałości. Nie wolno stosować gazów zawierających wodór i azot. Barwy nalotowe należy usunąć chemicznie lub mechanicznie.
Kucie: Do kucia stal 1.4057 jest powoli ogrzewana do 850 ° C. Następuje szybkie ogrzewanie do temp. 1150°C - 1180°C, kolejno kuje się w temp. między 1180°C - 950°C i powoli schładza.
Obróbka na zimno: Materiał 1.4057 może być odkształcany, tłoczony i obrabiany na zimno do pewnego momentu.
Odporność na korozję: Materiał jest podatny na korozję międzykrystaliczną z uwagi na wytrącanie się węglików chromu.
Obróbka
Obróbka na zimno | możliwa |
Obróbka skrawaniem | możliwa |
Spęczanie na zimno | nie powszechne |
Kucie sobodne i matrycowe | rzadkie |
Właściwości fizyczne:
Gęstość w kg/dm³ | 7 |
Opór elektryczny w temp. 20°C w (Ω mm2)/m | 0,7 |
Przewodność cieplna w temp. 20°C w W/(m K) | 25 |
Ciepło właściwe w temp. 20°C w J/(kg K) | 460 |
Magnetyzowalność | obecna |
Analiza chemiczna:
1.4057 X17CrNi16-2 | C | Si | Mn | P | S | Cr | Mo | Ni | V |
---|---|---|---|---|---|---|---|---|---|
min. | 0,12 | 15,0 | 1,50 | ||||||
max. | 0,22 | 1,0 | 1,50 | 0,04 | 0,015 | 17,0 | 2,50 |
1.4057 X17CrNi16-2 | Al | Cu | N | Nb | Ti | Sonstiges |
---|---|---|---|---|---|---|
min. | ||||||
max. |
Oferta z magazynu:

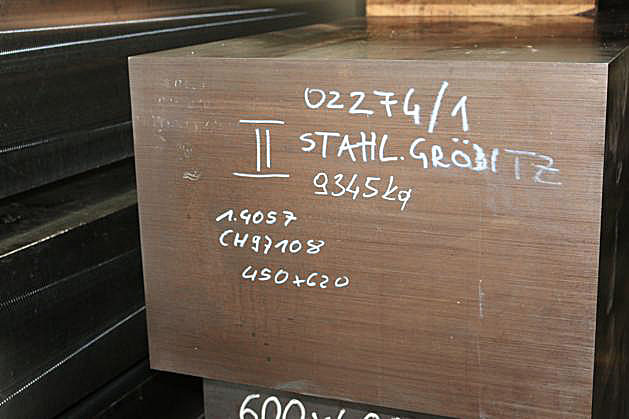

formatki cięte piłą, kute, ulepszone cieplnie

Zalety formatek ciętych piłą:
Obróbka piłą jest obróbką mechaniczną materiału, która powoduje wyraźnie mniejsze odkształcenia jeśli chodzi o istniejącą strukturę, niż np. wypalanie.
Tak więc formatka obrobiona piłą posiada już na brzegach strukturę homogeniczną, jednakową w każdym miejscu.
Takie warunki umożliwiają natychmiastową obróbkę końcową formatki poprzez frezowanie lub wiercenie, bez konieczności ponownego wyżarzania zmiękczającego lub podobnych działań.
